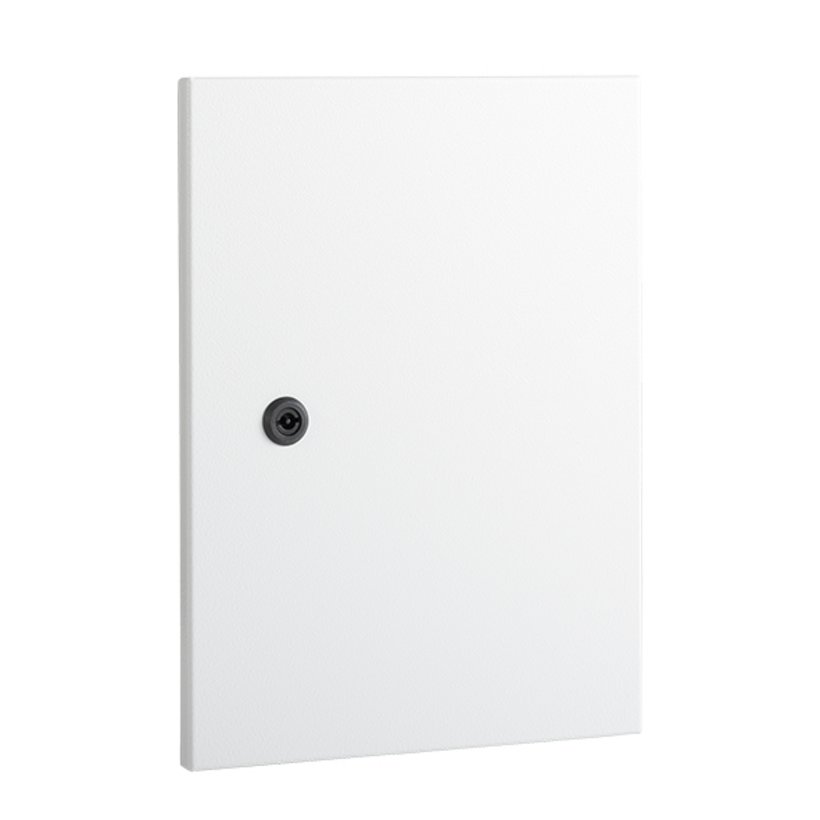

Replacement door for sheet steel enclosures of Series 33

3331-2030-00-97

Replacement door for sheet steel enclosures of Series 33

Product description

Protective ground connection to DIN EN 61439-1, bolt M6x16

With seamlessly foamed seal

Hidden sheet steel hinges, opening angle 180°, up to H=800 mm each door with 2 hinges, from H=801 mm with 3 hinges

Lock: up to H=400 mm with 1 quarter turn latch lock, from H=401 mm with 2 quarter turn latch locks, from H=801 mm with standard bar lock, 3 mm double mandrel

Doors from W=300 mm and H=400 mm on both sides with reinforcing / perforated profile with attachment holes with a diameter of 4.2 mm in a 25 mm grid.

Technical data

  • Article number: 3331-2030-00-97
  • Material: Sheet steel
  • Variant: Single door
  • suitable for width: 200 mm
  • suitable for height: 300 mm
  • Sheet thickness: 1.35 mm
  • Protective conductor connection: according to DIN EN 61439-1
  • Surface: Powder coating RAL 7035, texture finish
  • Complete with lock, hinges and mounting hardware, as well as one key.
Wall-mount enclosures series 33 sheet steel, 1 door
3331-2030-12-07
Wall-mount enclosures series 33 sheet steel, 1 door
Width
200 mm
Height
300 mm
Depth
125 mm
Type
without mounting plate
Protection type
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Approval
cULus
Wall-mount enclosures series 33 sheet steel, 1 door
3331-2030-12-17
Wall-mount enclosures series 33 sheet steel, 1 door
Width
200 mm
Height
300 mm
Depth
125 mm
Type
with mounting plate
Protection type
IP66
Type 1, 2, 5, 12, 4; Optional Type 3, 3R
Approval
cULus
Replacement door for sheet steel enclosures of Series 33
Replacement door for sheet steel enclosures of Series 33
Protective ground connection to DIN EN 61439-1, bolt M6x16
With seamlessly foamed seal
Hidden sheet steel hinges, opening angle 180°, up to H=800 mm each door with 2 hinges, from H=801 mm with 3 hinges
Lock: up to H=400 mm with 1 quarter turn latch lock, from H=401 mm with 2 quarter turn latch locks, from H=801 mm with standard bar lock, 3 mm double mandrel
Doors from W=300 mm and H=400 mm on both sides with reinforcing / perforated profile with attachment holes with a diameter of 4.2 mm in a 25 mm…

Remember
200 mm
300 mm
Sheet steel
Single door
300 mm
300 mm
Sheet steel
Single door
300 mm
400 mm
Sheet steel
Single door
300 mm
450 mm
Sheet steel
Single door
400 mm
400 mm
Sheet steel
Single door
400 mm
500 mm
Sheet steel
Single door
400 mm
600 mm
Sheet steel
Single door
450 mm
300 mm
Sheet steel
Single door
500 mm
500 mm
Sheet steel
Single door
500 mm
800 mm
Sheet steel
Single door
600 mm
400 mm
Sheet steel
Single door
600 mm
600 mm
Sheet steel
Single door
600 mm
700 mm
Sheet steel
Single door
600 mm
800 mm
Sheet steel
Single door
600 mm
1000 mm
Sheet steel
Single door
600 mm
1200 mm
Sheet steel
Single door
800 mm
600 mm
Sheet steel
Single door
800 mm
800 mm
Sheet steel
Single door
800 mm
1000 mm
Sheet steel
Single door
800 mm
1200 mm
Sheet steel
Single door
915 mm
1070 mm
Sheet steel
Single door
915 mm
1200 mm
Sheet steel
Single door
915 mm
1525 mm
Sheet steel
Single door
1000 mm
1200 mm
Sheet steel
Single door
1000 mm
800 mm
Sheet steel
Double door set
1000 mm
1000 mm
Sheet steel
Double door set
1000 mm
1200 mm
Sheet steel
Double door set
1000 mm
1400 mm
Sheet steel
Double door set
1200 mm
915 mm
Sheet steel
Double door set
1200 mm
1200 mm
Sheet steel
Double door set
